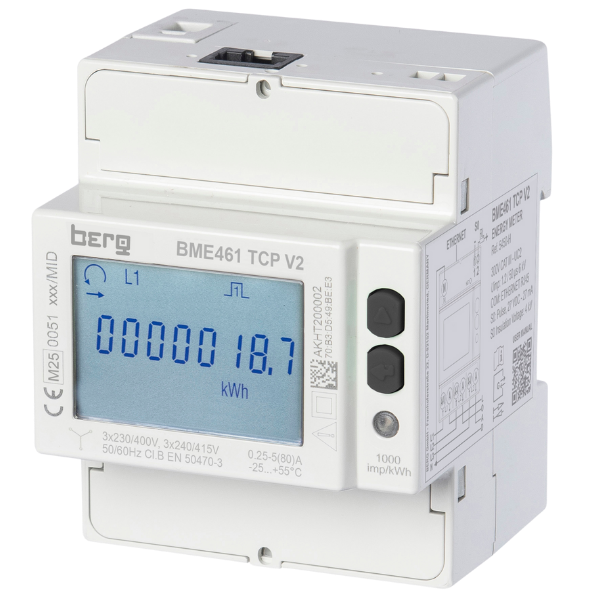

BME 461 TCP V2 Direktzähler mit integriertem Messdatenversand

Der MID-zertifizierte BME 461 TCP.V2-Direktzähler ist der Allrounder unter den Berg Energiezählern. Neben aktuellen Leistungs-, Spannungs- oder Stromwerten im Niederspannungsnetz, erfasst der Zähler präzise Stromverbräuche in Liefer- und Bezugsrichtung bis zur Genauigkeitsklasse B. Die Messwerte können von GLT- oder EnMS Systemen über das Netzwerk ausgelesen oder über den Webserver auf Ihrer Workstation visualisiert werden. Die Datenspeicherung erfolgt NTP synchronisiert und erlaubt den automatischen Versand im CSV Dateiformat an einen FTP Server. Einer Nachbearbeitung in MS-Excel oder Weitergabe an nachgelagerte Auswertesystem, wie z.B. dem Berg Energiemanagementsystem Efficio®, steht nichts im Wege. Die Direktmessung der Phasenströmen bis 80A und die kompakte Bauform machen den BME461 TCP.V2 zum flexibelsten Sensor im industriellen und gewerblichen Messumfeld. Für Messungen über 80A steht Ihnen die Wandlerversion BME462 TCP.V2 zur Verfügung.

Produktinformationen

Direktzähler bis (5)80A

3×230/400 VAC mit MID Beglaubigung

Modbus TCP Schnittstelle

Impulsausgang

Datenspeicher und Webserver

Genauigkeitsklasse B (kWh) bzw. Klasse 2 (kVarh)

Vierquadrantenmessung für Liefer- und Bezugsenergien.

Merkmale

MID Direktzähler für Abrechnungszwecke geeignet
Mit performanter LAN Netzwerkschnittstelle
Integrierter Webserver für Messdatenvisualisierung und Parametrierung
Echtzeit Datenübertragung im Modbus TCP Standard
S0 Impulsausgang für Energiewertübertragung an Drittsysteme
Direkte Messung von Phasenströmen bis 80A (BME461)
Präzise Energiemessung in Klasse B (BME461) gemäß EN50470-3 MID
8 MB Datenspeicher mit FTP-Pushfunktion
2 Jahre Garantie dank Made in EU

Technische Daten

BME-461 TCP V2	MID zertifizierter direkt Energiezähler mit integriertem Messdatenversand
Genauigkeitsklasse Wirkenergie	Klasse B nach DIN EN 50470-3
Genauigkeitsklasse Blindenergie	Klasse 2 nach DIN EN 62053-23
Datenspeicher	8 MB
Autoversand von Archivdateien	Pushbetrieb von Messdateien im csv.Format auf FTP Server, Messpunkte und Speicherzyklus (10s…60 min) parametrierbar
Kombizähler Wirk-/Blindenergie	ja
Anschlussart	4-Leiternetze
Befestigung	DIN-Profilschiene
Eichfähigkeit/Zulassungen	MID
Stromeingang Wandlerzähler (BME462)	1(6) A
Anschlussquerschnitt	4 mm² (BME462), 16 mm² (BME461)
Spannungseingänge 4-Leiter-Netze	3 x 230/400 V
Nennfrequenz	50 Hz (Grenzfrequenz 45 …. 65 Hz)
Modbus TCP	•
Impulsausgang S0	•
Display	LCD, 7-Segment Ziffern 8,0 mm, Hintergrundbeleuchtet
Abmessungen mm (BxHxT)	72x90x64 mm 4 Teilungseinheiten
Besonderheiten	+ Datenspeicher mit Pushbetrieb und Webserver
	+ Direktanschluss 80 A
	+ RJ45 Netzwerkanschluss
• Serienausstattung / ○ Variante

Downloads

Datenblatt_BME461 TCP V2_Stromzähler_BergGmbH

Bedienungsanleitung_BME461 TCP V2_Stromzähler_BergGmbH

Protocol Manual_BME 46x TCP V2 MODBUS_Berg GmbH

FAQ

1. Was ist der BME461 TCP V2?
Der BME462 TCP V2 ist ein direktzählender MID-zertifizierter Energiezähler mit Modbus TCP, integriertem Webserver und automatischem Messdatenversand per FTP. Er eignet sich für Industrie- und Gewerbeanwendungen.

2. Worin unterscheidet sich der BME462 TCP V2 vom BME461 TCP V2?
Der BME462 TCP V2 ist ein Wandlerzähler (1/5 A) für höhere oder variable Ströme, während der BME461 TCP V2 als Direktzähler bis 80 A ausgelegt ist. Beide Geräte sind MID-zertifiziert und netzwerkfähig.

3. Welche Kommunikationsschnittstellen bietet der BME461 TCP V2?
Der Zähler verfügt über Modbus TCP, einen S0-Impulsausgang sowie einen integrierten Webserver zur Visualisierung und Parametrierung der Messdaten.

4. Welche Messwerte erfasst der BME461 TCP V2?
Er misst Wirk- und Blindenergie in Lieferungs- und Bezugsrichtung. Die Wirkenergie wird in Genauigkeitsklasse B gemäß MID gemessen. Darüber hinaus werden Netzkenndaten wie Phasenströme und -spannungen, Wirk-, Blind-, Scheinleistung, Frequenz und Leistungsfaktor gemessen.
