flowIQ® 2101
Der kompakte Warm- und Kalt-Wasserzähler flowIQ® 2101 für kleine Rohrnennweiten DN15 und DN20 eignet sich zur präzisen Verbrauchs- und Durchflussmessung in Haushalt und Gewerbe. Der flowIQ® 2101 ist aus geformten Komposit-Kunststoff als eine hermetisch verschlossene Vakuumkammer gebaut, um die Elektronik vor Wassereindringen vollständig zu schützen. Standardmäßig mit M-Bus Schnittstelle erhältlich und ideal für ein kleines Budget. Mit Leckageerkennung und Trinkwasserzulassung EU-DVGW W 421.
- Ultraschalldurchflusssensor mit MID-Zulassung
- Standardmäßig mi M-Bus Ausgang
- Lageunabhängiger Einbau
- Hohe Messgenauigkeit
- Kein Verschleiß und lange Lebensdauer
- Bis zu 16 Jahren Batterielebensdauer
- Trinkwasserzulassung EU-DVGW W 421
- Ideal zur Anbindung an die Energiemanagementsoftware Efficio
Merkmale
Technische Daten
| MID-Klassifikationen | ||
| Zulassung | DK-0200-MI001-015 | |
| Mechanische Umgebung | Klasse M1 | |
| Elektromagnetische Umgebung | Klasse E1 und E2 | |
| Klimatische Umgebung | 5…55 ˚C, kondensierende Feuchte | |
| OIML R49-Bezeichnungen | ||
| Genauigkeitsklasse | 2 | |
| Umgebungsklasse | Erfüllt OIML R49 Klasse B und C (Innen-/Außenmontage) | |
| Mediumstemperatur, kaltes Wasser | 0,1…30 ˚C (T30) oder 0,1…50 ˚C (T50) | |
| Mediumstemperatur, warmes Wasser | 0,1…70 ˚C (T70 oder T30/70) | |
| Zählergrößen | Q3 = 1,6 m3/h, 2,5 m3/h und 4,0 m3/h |
Varianten und Ausschreibungstexte
FLOWIQ2101C-1,6-110-G-DN15 Artikelnummer: 004601
Anschluss: Gewinde 3/4 Zoll (DN15)
Nenndruck: PN16,
Baulänge: 110 mm
Nenndurchfluss Qp: 1,6m³/h (Kaltwasser)
FLOWIQ2101C-2,5-105-G-DN20 Artikelnummer: 004836
Anschluss: Gewinde 1 Zoll (DN20)
Nenndruck: PN16,
Baulänge: 105 mm
Nenndurchfluss Qp: 2,5m³/h (Kaltwasser)
FLOWIQ2101C-2,5-130-G-DN20 Artikelnummer: 004603
Anschluss: Gewinde 1 Zoll (DN20)
Nenndruck: PN16,
Baulänge: 130 mm
Nenndurchfluss Qp: 2,5m³/h (Kaltwasser)
FLOWIQ2101C-4-190-G-DN20 Artikelnummer: 004605
Anschluss: Gewinde 1 Zoll (DN20)
Nenndruck: PN16,
Baulänge: 190 mm
Nenndurchfluss Qp: 4m³/h (Kaltwasser)
FLOWIQ2101H-1,6-110-G-DN15 Artikelnummer: 004602
Anschluss: Gewinde 3/4 Zoll (DN15)
Nenndruck: PN16,
Baulänge: 110 mm
Nenndurchfluss Qp: 1,6m³/h (Warmwasser)

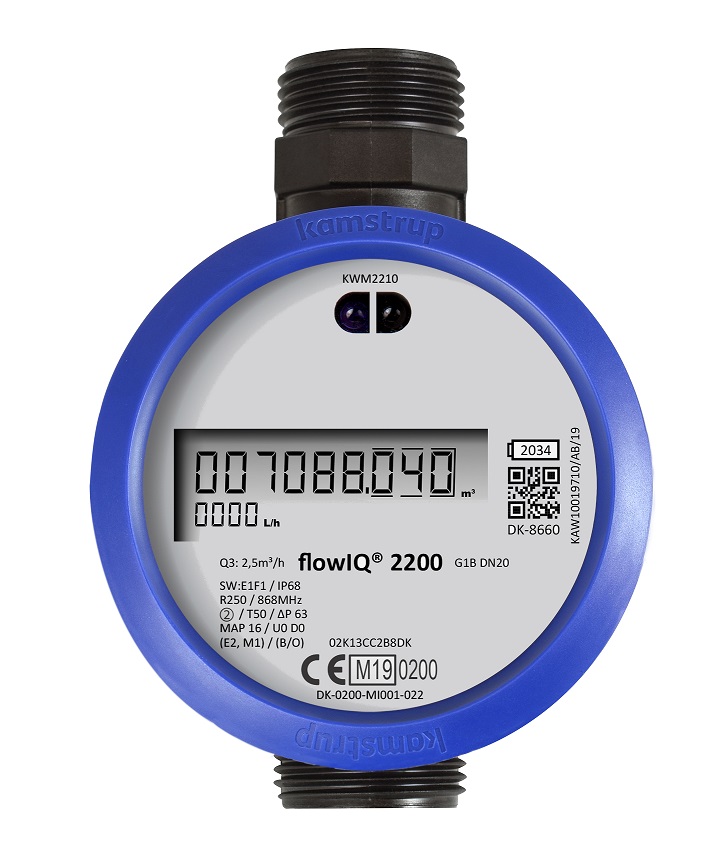

flowIQ® 2200
Der FlowIQ® 2200 hat eine integrierte akustische Leckageerkennung, mit der selbst kleinste Leckagen frühzeitig erkannt werden können. Der Zähler verfügt über einen sehr niedrigen Startdurchfluss und einen sehr großen Dynamikbereich, wodurch auch kleinste Durchflussmengen präzise erfasst werden. Er ist vollständig gekapselt, arbeitet ohne bewegliche Teile und ist damit unempfindlich gegenüber Verschmutzungen. Integrierte Funkkommunikation, Wasser- und Umgebungstemperaturmessung sowie intelligente Infocodes unterstützen Netzüberwachung, Wartung und Abrechnung.
- Ultraschalldurchflusssensor mit MID-Zulassung
- Hohe Messgenauigkeit
- Kein Verschleiß und lange Lebensdauer
- Bis zu 20 Jahren Batterielebensdauer
- Trinkwasserzulassung KTW-BWGL, KIWA, ACS
- Akustische Leckageerkennung
- Nenndurchfluss ab 1,6 m3/h bis 10 m3/h
- Integrierte Kommunikation (Wireless M-Bus C1, T1- linkIQ®)
- Ideal zur Anbindung an die Energiemanagementsoftware Efficio®
Merkmale
Varianten und Ausschreibungstexte
FLOWIQ2200C-2,5-190-G-DN20 Artikelnummer: 005057
Nenndruck: PN16, Baulänge: 190 mm
Nenndurchfluss Qp: 2,5m³/h
FLOWIQ2200C-4-260-G-DN25 Artikelnummer: 005055
Nenndruck: PN16, Baulänge: 260 mm
Nenndurchfluss Qp: 4,0m³/h
FLOWIQ2200C-6,3-260-G-DN25 Artikelnummer: 005056
Anschluss: Gewinde DN25
Nenndruck: PN16,
Baulänge: 260 mm
Nenndurchfluss Qp: 6,3m³/h
FLOWIQ2200H-2,5-190-G-DN20 Artikelnummer: 005091
Nenndruck: PN16, Baulänge: 190 mm
Nenndurchfluss Qp: 2,5m³/h
FLOWIQ2200H-4-260-G-DN25 Artikelnummer: 005090
Nenndruck: PN16, Baulänge: 260 mm
Nenndurchfluss Qp: 4,0m³/h
FLOWIQ2200H-6,3-260-G-DN25 Artikelnummer: 005092
Nenndruck: PN16, Baulänge: 260 mm
Nenndurchfluss Qp: 6,3m³/h
Technische Daten
| EMV-Daten | Erfüllt MID-Klasse: E1 und E2 | |
| MID-zugelassener elektronischer Betriebstemperaturbereich | -25…55 °C | |
| Mechanische Daten | ||
| Metrologische Klasse | 2 | |
| Umgebungsklasse | Erfüllt OIML R 49 Klasse B und O (Gebäude-/Außenmontage) | |
| Umgebungstemperatur | 2…55 °C | |
| Schutzart | IP68 | |
| Aufprallenergiestufen (KWM2230, KWM3230) | IK08 nach IEC62262 / IK07 für drahtgebundene Schnittstelle | |
| Lagertemp. leerer Sensor | -25…60 °C (< 40 °C bei einer längeren Lagerung) | |
| Druckstufe | PN16 | |
| Anschluss | Gewinde EN/ISO 228-1 |

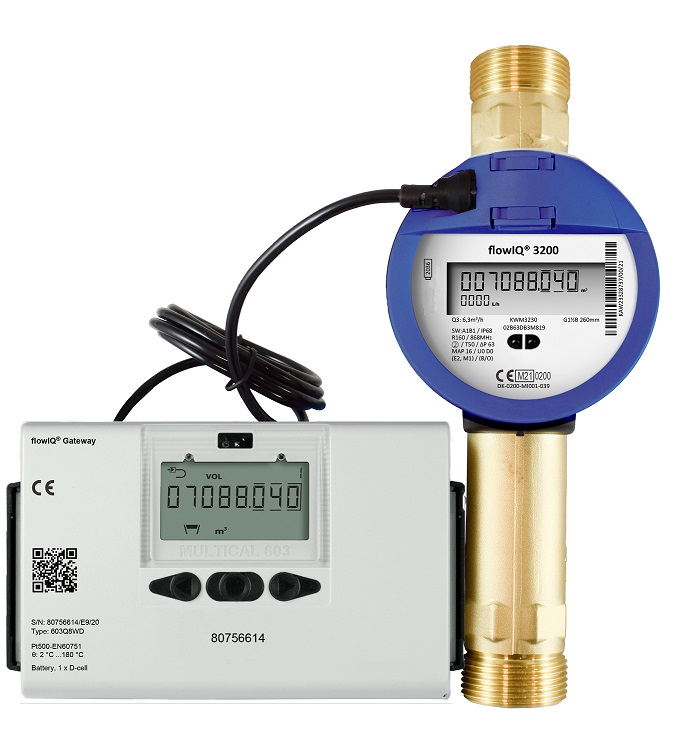

flowIQ® 3200
Der FlowIQ® 3200 ist ein ultraschallbasierter Distrikt- und Versorgungszähler für große Durchflussmengen und anspruchsvolle Einsatzbereiche. Im Unterschied zum FlowIQ® 2200 liegt der Fokus auf hohen Nenndurchflüssen, extremer Robustheit und Langzeitstabilität.
Er eignet sich ideal für die Messung in Gewerbe, Industrie, Pumpwerken und Netzabschnitten. Mit integrierter Funkkommunikation (Wireless M-Bus, linkIQ®), Temperaturüberwachung, umfangreichen Datenloggern und einer Batterielebensdauer von bis zu 20 Jahren bietet der FlowIQ® 3200 maximale Betriebssicherheit und Transparenz für professionelle Smart-Metering- und Monitoring-Lösungen.
- Nenndurchfluss von 6,3 m3/h bis zu 100 m3/h
- Hohe Messgenauigkeit
- Zugelassen mit einem Dynamikbereich bis zu R1000
- Kein Verschleiß und lange Lebensdauer
- Bis zu 20 Jahren Batterielebensdauer
- Trinkwasserzulassung KIWA, ACS, KTW-BWGL
- Nenndurchfluss ab 1,6 m3/h bis 10 m3/h
- Integrierte Kommunikation (Wireless M-Bus C1, T1- linkIQ®)
- Ideal zur Anbindung an die Energiemanagementsoftware Efficio®
Merkmale
Technische Daten
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Varianten und Ausschreibungstexte
FLOWIQ3200C-10-300-G-DN40 Artikelnummer: 004995
Nenndruck: PN16, Baulänge: 300 mm
Nenndurchfluss Qp: 10m³/h (Kaltwasserzähler)
FLOWIQ3200C-100-360-F-DN100 Artikelnummer: 004915
Nenndruck: PN16, Baulänge: 360 mm
Nenndurchfluss Qp: 100m³/h (Kaltwasserzähler)
FLOWIQ3200C-16-270-F-DN50 Artikelnummer: 004909
Nenndruck: PN16, Baulänge: 270 mm
Nenndurchfluss Qp: 16m³/h (Kaltwasserzähler)
FLOWIQ3200C-25-300-F-DN65 Artikelnummer: 004908
Nenndruck: PN16, Baulänge: 300 mm
Nenndurchfluss Qp: 25m³/h (Kaltwasserzähler)
FLOWIQ3200C-40-300-F-DN80 Artikelnummer: 004920
Nenndruck: PN16, Baulänge: 300 mm
Nenndurchfluss Qp: 40m³/h (Kaltwasserzähler)
FLOWIQ3200H-10-300-G-DN40 GATEWAY Artikelnummer: 005004
FLOWIQ3200H-100-360-F-DN100 Artikelnummer: 005007
Nenndruck: PN16, Baulänge: 360 mm
Nenndurchfluss Qp: 100m³/h (Warmwasserzähler)
FLOWIQ3200H-16-270-F-DN50 Artikelnummer: 004977
Nenndruck: PN16, Baulänge: 270 mm
Nenndurchfluss Qp: 16m³/h (Warmwasserzähler)
FLOWIQ3200H-25-300-F-DN65 Artikelnummer: 005005
Nenndruck: PN16, Baulänge: 300 mm
Nenndurchfluss Qp: 25m³/h (Warmwasserzähler)
FLOWIQ3200H-40-300-F-DN80 Artikelnummer: 005006
Nenndruck: PN16, Baulänge: 300 mm
Nenndurchfluss Qp: 40m³/h (Warmwasserzähler)
Clamp-on Durchflussmesser
Der akustische Aufschnall-Durchflussmesser ist zur zur festen Installation für kontinuierliche Messungen geeignet. Jeweils 2 Ultraschallwandler werden auf der Rohrleitung montiert und mit der Elektronikeinheit per Signalkabel verbunden. Dank dieser Aufschnalltechnik erfolgt die Montage dieser Ultraschallwandler in wenigen Minuten. Ein aufwändiges Trennen der Rohrleitung ist nicht notwendig. Damit können Druckverluste und Prozessstillstände vermieden sowie Betriebskosten optimiert werden.
Das Messgerät nutzt das bewährte und präzise Ultraschall-Laufzeitdifferenzverfahren. Durch den Einsatz neuester digitaler Signal-Prozessoren arbeitet der Durchflusssensor äußerst genau und praktisch driftfrei.
Da die Sensoren nicht mit dem Medium in Berührung kommen, ist die Messung zu 100% kontaminationsfrei und damit absolut hygienisch. Das ist besonders für Mengenmessungen von Lebensmittel- und Pharmaprodukten interessant. Bei der Messung toxischer oder umweltschädlicher Flüssigkeiten entstehen keine zusätzlichen Dichtflächen oder Totvolumina.
- Festinstallierter Ultraschall-Duchflussmesser
- Messung von schallleitfähigen Flüssigkeiten inklusive Temperaturaufzeichnung
- Flüssige und viskose Medien
- Durchfluss- und Wärmemengenmessung
Dauerdurchfluss: -30 … +30 m/s²
Mediumtemperatur -40…150°C - Hohe Messgenauigkeit
- Kommunikationsschnittstelle (Option) Modbus RTU oder M-Bus
- Nachrüstbar ohne Betriebsunterbrechung
- Hygienisch einwandfreie Messung
- Schnelle Montage und Inbetriebnahme
Merkmale
Technische Daten
| Messverfahren | Ultraschalllaufzeitdifferenz |
| Signalverarbeitung | DSP basierend, Kreuzkorrelation |
| Messgrößen | Volumenstrom, Fließgeschwindigkeit, Wärmeleistung, Schallgeschwindigkeit des Fluids, Wärmemenge mit optionalen PT100 |
| Zähler | Wärmemengen, Volumen |
| Messbereich | -30…+30 m/s |
| Kalibrierfunktion | PT100, Durchfluss |
| Signaldämpfung | 0…100 sec (einstellbar) |
| Diagnosefunktionen | Schallgeschwindigkeit, Signalstärke, SNR, Signalqualität, Amplitude, Energie. Signale können am Display grafisch dargestellt werden. |
| Bedienung | Intuitiv via 6 Haupttasten (Soft Keys) |
| Sprachen | D, UK, FR, RU, ES, CHN |
| Einheiten | Metrisch / UK /US |
| Ausgänge | 2x 4…20mA (Aktiv oder passiv, Potentialbezug)
1x Puls (Potentialbezug) 1x Relais (Potentialfrei) 1x optional RS232 oder RS485 |
| BUS Kommunikation | ModBus (RTU, ASCII) über optionale RS485 Schnittstelle (Format: Request, Function 04) |
| Eingänge | 2x US- Wandler, 2x PT100 (für Wärmemengenmessung) |
| Stromversorgung | 90-264VAC, Optional 18-36VDC |
| Schutzart | IP65 |
| Kabelanschlüsse | Schraubterminals |
| Maße (BxHxT) | 260 x 240 x 120mm |
| Kalibrierung | ISO 9000 basierendes Werkskalibrierzertifikat auf Wunsch |
Varianten und Ausschreibungstexte
CLAMPON TEMPERATUR-FÜHLERMESSER Artikelnummer: 003521
CLAMPON ULTRASCHALL-WANDLER Artikelnummer: 004859
