Funktionsmodul Efficio® Widget Designer

Der Widget-Designer ermöglicht die Erstellung Anlagenschemata, Lagepläne und individueller Visualisierungen. In diesen Grafiken können Messpunkte, Messstellen und andere Unternehmensbaum-Elemente frei positioniert und grafisch angepasst werden. Zusätzlich lassen sich Pfeile, Linien, Texte sowie weitere grafische Elemente zur besseren Darstellung einfügen. Der Widget-Designer integriert Inhalte aus Efficio®, wie Analysegrafiken, aktuelle Messwerte und Bilder, zu übersichtlichen und ansprechenden Dashboards.

Produktinformationen

Flexible Visualisierung von Anlagen & Messdaten: Individuelle Schaubilder mit frei platzierbaren Messwerten, Texten, Grafiken und Links zu Analyse
Zwei Betriebsmodi für Zeit & Berechnung:
- Globale Zeiteinstellung für einheitliche Zeiträume/Berechnungsarten.
- Individuelle Zeiteinstellung für Designs, in denen jede Analyse ihre eigene Zeit- und Berechnungskonfiguration behält.
Wiederverwendbare Designvorlagen: Designs können als Vorlagen genutzt werden, um konsistente Visualisierungen für ähnliche Anlagen effizient zu erzeugen.
Exakte Wiedergabe der Inhalte: Beim späteren Einsatz in Dashboards oder Berichten werden alle eingebetteten Analysen und Widgets genau so dargestellt, wie sie im Design angelegt wurden, inklusive ihrer individuellen Zeiträume und Einstellungen.
Intuitive Gestaltung per Drag-and-Drop: Inhalte lassen sich frei platzieren, skalieren und kombinieren; der Aufbau funktioniert analog zur Dashboard-Gestaltung und bietet erheblich mehr Designfreiheit.
Live-Werte mit Modbus TCP Zählern möglich.

Weitere Efficio®-Module

Dieses Funktionsmodul ist Teil des umfassenden Efficio®-Energiemanagementsystems. Entdecken Sie auf der zentralen Produktseite alle weiteren Module und finden Sie genau die Lösungen, die zu Ihrem Energie- und Prozessmanagement passen.

Merkmale

Schnellere Erstellung einheitlicher Anlagenübersichten: Durch frei platzierbare Messwerte, Texte und Grafiken lassen sichindividuelle Ansichten deutlich einfacher und flexibler gestalten als mit klassischen Fließbildern.
Wiederverwendbare Vorlagen für ähnliche Anlagen: Ein einmal erstelltes Design kann als Vorlage genutzt werden. Damit entfällt doppelte Arbeit und komplexe Schaubilder für vergleichbare Anlagen lassen sich mit minimalem Zusatzaufwand erstellen.
Einheitliche und intuitive Bedienlogik
Konsistente Darstellung komplexer Analysen: Diese ist ideal für wiederholbare Auswertungen, Berichte und standortübergreifende Vergleiche.
Powerreports und Dashboards können durch den Widget Designer schneller und einheitlicher erstellt werden.

Technische Daten

Ab Efficio® 5.1.

Informationen zur Lizenzierung und technischem Support erhalten Sie direkt bei Ihrem Efficio®-Ansprechpartner.

Downloads

Moduldatenblatt_Widgetdesigner_BergGmbH

FAQ

Anlagenschema Energiemanagement: Energieflüsse, Messstellen und KPIs intelligent visualisieren

Energiedaten entfalten ihren Nutzen erst dann vollständig, wenn sie verständlich dargestellt werden. Gerade in komplexen Produktionsstandorten, Liegenschaften oder Versorgungsnetzen benötigen Energiemanager eine schnelle Übersicht über Energieflüsse, Messstellen, Anlagenzustände und Kennzahlen. Mit dem Efficio® Widget Designer erstellt die Berg GmbH individuelle Anlagenschemata, digitale Lagepläne und interaktive Energie-Dashboards, die technische Zusammenhänge, Live-Messwerte und Energiekennzahlen in einer gemeinsamen Visualisierung vereinen. Dadurch werden Energieeinsparpotenziale schneller erkannt, Lastspitzen leichter analysiert und Anforderungen aus ISO 50001 effizient unterstützt.

Wie unterstützt ein digitales Anlagenschema das Energiemanagement nach ISO 50001?

Ein digitales Anlagenschema schafft Transparenz über Energieflüsse, Verbraucher, Messstellen und Energieleistungskennzahlen. Statt einzelne Messwerte in Tabellen oder verschiedenen Analysen auszuwerten, werden alle relevanten Informationen direkt im technischen Anlagenkontext dargestellt. Energiemanager erkennen dadurch Lastspitzen, Verbrauchsabweichungen oder ineffiziente Betriebszustände deutlich schneller. Gleichzeitig verbessert sich die Nachvollziehbarkeit energierelevanter Prozesse für Energieteams, Auditoren und die Geschäftsleitung. Insbesondere bei ISO-50001-Audits erleichtern strukturierte Anlagenübersichten die Dokumentation von Messkonzepten und die Bewertung energiebezogener Leistungen.

Wie können Energieflüsse und Messstellen in einem Lageplan visualisiert werden?

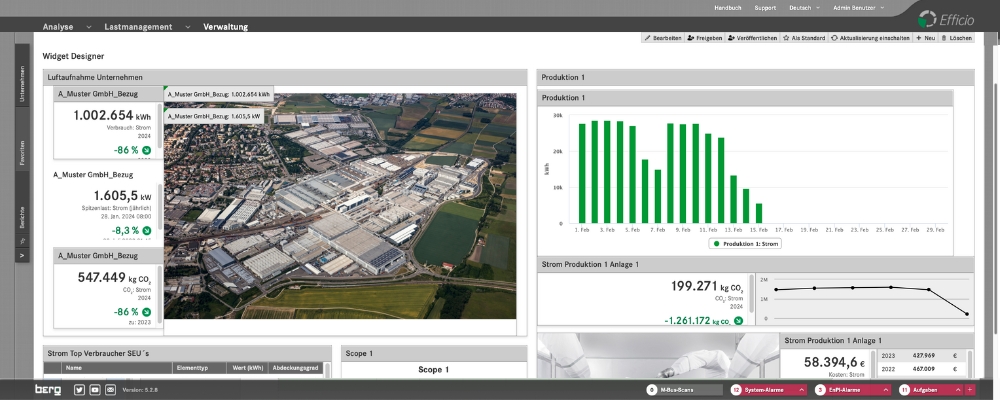

Mit dem Efficio® Widget Designer können Luftbilder, Gebäudepläne, Werkskarten oder technische Zeichnungen als Grundlage verwendet werden. Messstellen, Energiezähler, Produktionsbereiche und Versorgungseinrichtungen lassen sich frei positionieren und mit aktuellen Messwerten, Energiekennzahlen oder Analysen verknüpfen. Dadurch entsteht ein digitaler Lageplan, der nicht nur Standorte zeigt, sondern gleichzeitig Energieverbräuche, Leistungen, CO₂-Kennzahlen und Anlagenzustände visualisiert. Besonders bei weitläufigen Industrie- oder Campusstandorten entsteht so eine deutlich schnellere Orientierung für Energiemanagement, Betrieb und Instandhaltung.

Können aktuelle Live-Messwerte direkt in Anlagenschemata dargestellt werden?

Ja. Der Efficio® Widget Designer unterstützt die Integration aktueller Messwerte und ermöglicht die Darstellung von Live-Daten aus Modbus-TCP-Zählern direkt innerhalb von Anlagenschemata und Dashboards. Dadurch werden aktuelle Leistungen, Verbräuche oder Betriebszustände unmittelbar sichtbar. Energiemanager erkennen Lastspitzen, ungewöhnliche Verbrauchsmuster oder Anlagenstörungen ohne zusätzliche Auswertungen. Die Verbindung von Visualisierung und Echtzeitdaten schafft eine deutlich höhere Transparenz und beschleunigt operative Entscheidungen im Energiecontrolling

Wie lassen sich Energie-Dashboards für mehrere Standorte standardisieren?

Der Efficio® Widget Designer ermöglicht die Erstellung wiederverwendbarer Designvorlagen. Ein einmal entwickeltes Anlagenlayout kann für weitere Produktionslinien, Gebäude oder Standorte übernommen werden. Dadurch entstehen einheitliche Darstellungen von Energiekennzahlen, Messstellen und Analysen über das gesamte Unternehmen hinweg. Für Energiemanager bedeutet dies eine höhere Vergleichbarkeit von Standorten, einen geringeren Pflegeaufwand und eine deutlich schnellere Einführung neuer Energie-Dashboards. Besonders bei Multi-Site-Unternehmen unterstützt diese Standardisierung die Einführung unternehmensweiter Energiekennzahlen und Berichtssysteme.

Warum ist der Efficio® Widget Designer mehr als ein klassisches Fließbild?

Klassische Fließbilder bilden technische Zusammenhänge ab, liefern jedoch meist keine direkte Verbindung zu Energiedaten und Analysen. Der Efficio® Widget Designer kombiniert Anlagenschemata, Lagepläne, Energiekennzahlen, Live-Messwerte, Diagramme und Analysewerkzeuge in einer gemeinsamen Oberfläche. Eingebettete Analysen werden exakt mit ihren definierten Zeiträumen und Berechnungsarten übernommen. Dadurch entstehen interaktive Energie-Dashboards, die sowohl für operative Entscheidungen als auch für Managementberichte genutzt werden können. Gleichzeitig lassen sich Dashboards und Powerreports deutlich schneller erstellen und unternehmensweit standardisieren.

Wie helfen individuelle Visualisierungen dabei, Energiekosten und Lastspitzen zu reduzieren?

Energieeinsparungen entstehen häufig dort, wo Verbrauchsabweichungen frühzeitig erkannt werden. Durch die grafische Verknüpfung von Energieflüssen, Messwerten und Kennzahlen werden Lastspitzen, ungewöhnliche Verbräuche oder ineffiziente Betriebszustände unmittelbar sichtbar. Statt zahlreiche Berichte auszuwerten, erhält der Energiemanager eine zentrale Übersicht aller relevanten KPIs. Dies beschleunigt die Ursachenanalyse, verbessert die Reaktionsgeschwindigkeit und unterstützt die kontinuierliche Verbesserung der energiebezogenen Leistung nach ISO 50001. Gleichzeitig steigt die Transparenz für technische Leiter, Betriebsverantwortliche und die Geschäftsführung.
